엔비디아의 옴니버스 플랫폼을 기반으로 한 Issac Sim은 강력한 물리 엔진과 그래픽 성능으로 많은 주목을 받고 있습니다. 오늘은 아이작 심을 처음 접하거나 이제 막 시뮬레이션을 시작하려는 분들을 위해, 외부 3D 모델을 불러오고 로봇 설정 파일인 URDF를 완벽하게 연동하는 방법을 상세하게 알아보겠습니다.
외부 3D 모델 가져오기와 스케일 조정의 중요성

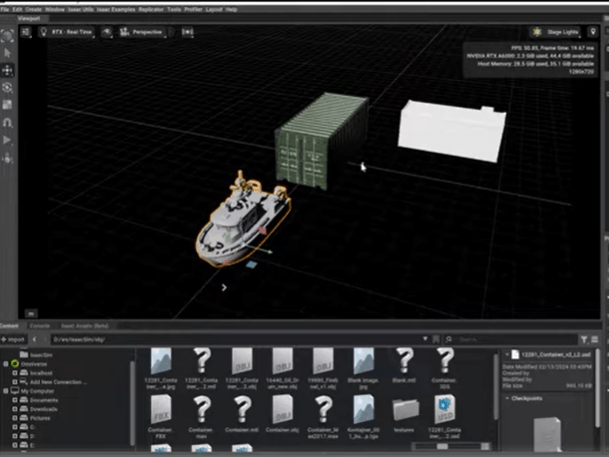

시뮬레이션 환경을 구축할 때 가장 먼저 부딪히는 난관은 바로 리소스의 확보입니다. 우리가 필요로 하는 모든 환경과 물체를 처음부터 모델링할 수는 없기 때문에, 이미 만들어진 3D 에셋을 활용하는 능력은 매우 중요합니다. 인터넷에는 무료 또는 유료로 구할 수 있는 수많은 3D 파일들이 존재합니다. 대표적으로 OBJ, STL 파일이 있으며 블렌더나 3D 맥스, 마야 같은 툴에서 제작된 결과물들을 아이작 심으로 가져올 수 있습니다. 하지만 파일을 단순히 불러오는 것만으로는 충분하지 않습니다. 가장 흔하게 발생하는 문제는 바로 스케일, 즉 크기의 불일치입니다.
Issac SIM은 실제 물리 법칙이 적용되는 공간입니다. 따라서 시뮬레이션의 정확도를 높이기 위해서는 가상 공간의 객체가 현실 세계의 치수와 동일해야 합니다. 예를 들어 3D 사이트에서 다운로드한 드럼통 모델을 불러왔는데, 실제 사람 키만한 드럼통이 개미처럼 작게 보이거나 빌딩처럼 거대하게 나타나는 경우가 빈번합니다. 이는 모델링 툴과 시뮬레이터 간의 단위 설정이 다르거나, 모델 자체에 단위 정보가 포함되지 않았기 때문입니다.
이때 유용하게 사용할 수 있는 기능이 바로 Issac SIM의 측정 도구입니다. 포인트 투 포인트 기능을 활용하여 객체의 실제 크기를 측정하고, 우리가 알고 있는 현실의 치수에 맞춰 스케일 값을 조정해 주어야 합니다. 예를 들어 드럼통의 높이가 80센티미터여야 한다면 측정 도구로 확인한 비율에 맞춰 축소하거나 확대해야 합니다. 이 과정이 선행되지 않으면 로봇이 물체를 잡거나 주행하는 시뮬레이션에서 물리적 오류가 발생할 확률이 매우 높습니다. 크기가 맞지 않으면 중력 가속도나 충돌 반응이 비현실적으로 나타나기 때문입니다.
로봇 시뮬레이션의 핵심 URDF 파일 불러오기

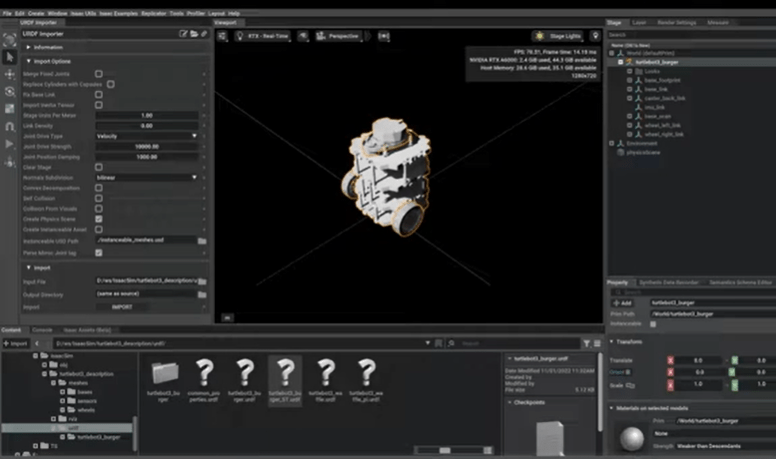

단순한 객체를 넘어 움직이는 로봇을 불러오는 과정은 조금 더 복잡합니다. 로봇 공학 분야에서는 ROS와의 호환성을 위해 URDF 파일을 표준처럼 사용합니다. URDF는 로봇의 링크와 관절 정보를 XML 형태로 기술한 파일입니다. 아이작 심은 다행히도 강력한 URDF 임포터 기능을 내장하고 있어, 별도의 복잡한 변환 과정 없이도 로봇 모델을 불러올 수 있습니다. 하지만 이때 주의해야 할 몇 가지 설정이 있습니다.
가장 먼저 확인해야 할 옵션은 픽스 베이스 링크입니다. 만약 여러분이 불러오려는 로봇이 바닥에 고정된 로봇팔이나 매니퓰레이터라면 이 옵션을 켜야 합니다. 하지만 바퀴가 달려 이동하는 터틀봇과 같은 모바일 로봇이라면 반드시 이 옵션을 해제해야 합니다. 그렇지 않으면 로봇이 공중에 둥둥 떠 있거나 바닥에 붙어버려 아무리 명령을 내려도 움직이지 않는 현상을 겪게 됩니다. 또한 로봇의 구동 방식에 맞춰 조인트 드라이브 타입을 설정해야 합니다. 바퀴형 로봇은 주로 속도 명령을 받아 움직이므로 벨로시티 제어 방식을 선택하는 것이 일반적입니다.
파일 경로 문제 해결과 시각적 오류 수정
URDF를 불러올 때 많은 분들이 겪는 또 다른 어려움은 바로 파일 경로 문제입니다. URDF 파일 내부에는 로봇의 외형을 담당하는 STL이나 DAE 파일의 경로가 적혀 있습니다. 이 경로가 내 컴퓨터의 실제 폴더 구조와 다를 경우, 로봇의 관절 구조는 불러와지지만 겉모습이 보이지 않는 투명 로봇이 나타나게 됩니다. 시스템 로그를 확인했을 때 파일을 찾을 수 없다는 에러가 뜬다면 십중팔구 이 문제입니다.
이럴 때는 URDF 파일을 메모장이나 코드 에디터로 열어 매쉬 파일의 경로가 현재 작업 환경과 일치하는지 꼼꼼히 확인해야 합니다. 보통 패키지라는 단어로 시작하는 경로가 문제인 경우가 많습니다. 이를 현재 파일이 위치한 상대 경로로 수정하거나, 실제 파일이 위치한 절대 경로로 변경해 주면 로봇의 형상이 정상적으로 나타납니다. 특히 리눅스 기반의 ROS 환경에서 작성된 파일을 윈도우 환경의 아이작 심으로 가져올 때 경로 구분 기호 차이로 인해 문제가 발생할 수 있으니 주의 깊게 살펴보아야 합니다.
물리 엔진의 재질과 속성 설정
로봇의 형상을 성공적으로 불러왔다면 이제 생명을 불어넣을 차례입니다. 바로 물리 속성 설정입니다. 3D 그래픽 툴에서는 겉모습만 그럴듯하면 되지만, 시뮬레이션에서는 질량, 마찰계수, 탄성과 같은 물리적 수치가 필수적입니다. 아이작 심에서는 피직스 API를 통해 이러한 속성을 정밀하게 제어할 수 있습니다. 예를 들어 로봇 바퀴의 마찰력이 너무 낮다면 빙판 위를 달리는 것처럼 헛바퀴가 돌 것이고, 너무 높다면 잘 움직이지 않을 것입니다.
또한 각 부품의 질량이 실제와 너무 다르게 설정되어 있다면 관성이 비정상적으로 작용하여 로봇이 덜덜 떨리거나 뒤집히는 현상이 발생할 수 있습니다. 특히 댐핑과 강성 값은 로봇 관절의 움직임을 부드럽게 만드는 데 중요한 역할을 하므로, 시뮬레이션을 반복하며 최적의 값을 찾아가는 튜닝 과정이 필요합니다. 초기 설정값이 0으로 되어 있거나 비정상적으로 큰 숫자가 들어가 있는 경우를 종종 볼 수 있는데, 이를 실제 물리 환경에 맞는 값으로 보정해 주는 작업이 시뮬레이션의 신뢰도를 결정합니다.
마지막으로 재질 설정도 놓쳐서는 안 됩니다. 로봇의 외관 색상을 변경하는 시각적 재질뿐만 아니라, 앞서 언급한 물리적 재질을 올바르게 적용해야 합니다. 아이작 심은 알루미늄, 고무, 플라스틱 등 다양한 재질 프리셋을 제공하므로, 로봇의 바퀴에는 고무 재질을, 몸체에는 금속 재질을 적용하는 식으로 손쉽게 현실성을 높일 수 있습니다.
USD 변환을 통한 효율적인 데이터 관리
이렇게 설정이 완료된 로봇은 Issac SIM의 기본 포맷인 USD 파일로 저장하여 관리하는 것이 좋습니다. USD 포맷은 대용량 3D 데이터를 효율적으로 처리할 수 있을 뿐만 아니라, 여러 사용자가 협업하기에도 유리한 구조를 가지고 있습니다. 한번 완벽하게 세팅된 로봇의 USD 파일은 추후 다른 시뮬레이션 프로젝트에서도 레퍼런스 형태로 손쉽게 재사용할 수 있어 작업 효율을 비약적으로 높여줍니다.
Issac SIM은 처음에는 다소 복잡해 보일 수 있는 툴입니다. 하지만 오늘 다룬 3D 객체 임포트, 스케일 조정, URDF 변환, 그리고 물리 속성 설정이라는 핵심 단계만 확실히 이해한다면, 여러분이 상상하는 모든 로봇 시뮬레이션을 구현할 수 있는 강력한 무기가 될 것입니다. 단순한 코딩을 넘어 가상 공간에서 물리 법칙과 상호작용하는 로봇을 만드는 즐거움을 Issac SIM을 통해 경험해 보시길 바랍니다. 시뮬레이션은 로봇 개발의 실패 비용을 줄여주는 가장 확실한 투자이자, 미래의 로봇 기술을 앞당기는 핵심 열쇠입니다.
